ГОСТ 15589-70
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 20 | 180 | 146071 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 20 | 180 | 146072 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 20 | 180 | 146073 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 22 | 260 | 157846 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 22 | 280 | 107415 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 22 | 280 | 139841 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 22 | 260 | 103609 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 24 | 280 | 157433 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 24 | 280 | 157436 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 24 | 170 | 143712 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 24 | 200 | 143728 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 24 | 300 | 151454 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 27 | 280 | 139271 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 300 | 157507 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 270 | 157750 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 300 | 132096 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 270 | 160790 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 240 | 143887 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 240 | 143888 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 250 | 143891 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 260 | 143894 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 260 | 143895 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 260 | 143896 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 280 | 143897 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 280 | 143898 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 300 | 143900 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 300 | 143901 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 30 | 250 | 162985 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 90 | 144730 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 250 | 157847 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 75 | 132102 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 240 | 138665 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 260 | 138668 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 260 | 138669 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 300 | 138671 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 80 | 138673 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 80 | 138674 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 90 | 138677 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 90 | 138678 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 90 | 138679 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 210 | 151511 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 75 | 132097 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 120 | 132098 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 180 | 132099 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 130 | 132100 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 300 | 132101 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 70 | 160294 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 100 | 138612 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 100 | 138613 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 15589-70 | 36 | 110 | 138616 |
Болты ГОСТ 15589-70 с шестигранной головкой используются при соединении друг с другом деталей, узлов, плоскостей в приборостроении, машиностроении и т.д.
Аналоги ГОСТ 15589-70
| Стандарт-аналог | Примечание |
|---|---|
| DIN 931 (EN ISO 4014) | Болты одного типа. Существуют незначительные различия в отдельных параметрах. Разница в классах точности: ГОСТ 15589-70 — класс точности C, DIN 931 (EN ISO 4014) — класс точности A, B. |
| DIN 601 (EN ISO 4016) | Практически полностью совпадают. Существуют незначительные различия в отдельных параметрах. Болты по DIN 601 (EN ISO 4016) и ГОСТ 15589-70 одинакового класса точности — C. |
| DIN 933 (EN ISO 4017) | DIN 933 (EN ISO 4017) болт с полной резьбой. По этой причине основное различие связано с длиной резьбовой части. По тем типам размеров в ГОСТ 15589-70, где резьбовая часть соответствует длине болта DIN 933 (EN ISO 4017) может быть использован в качестве аналога. Разница в классах точности: ГОСТ 15589-70 — класс точности C, DIN 933 (ENISO 4017) — класс точности A, B. |
| ГОСТ 7798-70 | Отличие в классе точности изготовления. Класс точности: B - ГОСТ 7798-70; A - ГОСТ-7805-70; C - ГОСТ 15589-70 |
| ГОСТ 7805-70 | Отличие в классе точности изготовления. Класс точности: B - ГОСТ 7798-70; A - ГОСТ-7805-70; C - ГОСТ 15589-71 |
| DIN 960 | Соответствует изделиям, изготовленным согласно ГОСТ с мелким шагом резьбы. Существуют расхождения незначительные в параметрах |
| DIN 961 | Соответствует изделиям, изготовленным согласно ГОСТ с мелким шагом резьбы. Существуют расхождения незначительные в параметрах |
Внимание! Термин «аналог» не всегда означает 100% взаимозаменяемости детали.

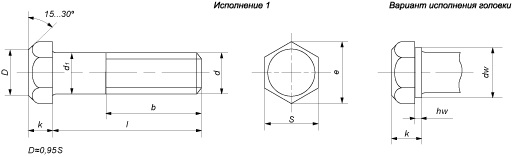

Схема стандарта ГОСТ 15589-70
Таблица размеров болтов ГОСТ 15589-70
|
Параметры болта |
Номинальный диаметр резьбы, d |
||||||||
|
М20 |
М22* |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
||
|
Шаг резьбы, P |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
|
Размер под ключ, S |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Диаметр, d1 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Высота головки, k |
12,5 |
14 |
15 |
17 |
18,7 |
22,5 |
26 |
30 |
|
|
Диаметр описанной окружности e, не менее |
33 |
35 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
hw, не менее |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,25 |
0,25 |
|
|
dw, не менее |
27,7 |
29,5 |
33,2 |
38 |
42,7 |
51,1 |
59,9 |
69,4 |
|
|
Длина резьбовой части, b |
L≤125 |
46 |
50 |
54 |
60 |
66 |
78 |
90 |
102 |
|
125<L≤200 |
52 |
56 |
60 |
66 |
72 |
84 |
96 |
108 |
|
|
L>200 |
65 |
69 |
73 |
79 |
85 |
97 |
109 |
121 |
|
Все параметры в таблице указаны в мм.
1 января 1991 года в ГОСТ 15589-70 было внесено изменение, предусматривающее возможность изготовления размера М22 со следующими изменениями в параметрах при неизменности остальных:
|
Параметры болта |
Диаметр резьбы М22 |
|---|---|
|
Размер под ключ, S |
34 |
|
Диаметр описанной окружности e, не менее |
37,3 |
|
dw, не менее |
31,4 |
При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры, а также вес таких изделий.
Масса болтов ГОСТ 15589-70
Вес размера М22 указан в соответствии с параметрами их производства до изменений стандарта ГОСТ 15589-70 в 1991 году.
|
Длина болта l, мм |
Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d |
|||||||
|
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
|
|
25 |
136,4 |
|||||||
|
30 |
147,9 |
180,6 |
||||||
|
35 |
159,4 |
194,6 |
246,9 |
340,6 |
||||
|
40 |
170,9 |
208,6 |
263,5 |
361,8 |
479,1 |
|||
|
45 |
182,5 |
222,6 |
280,1 |
373 |
505,2 |
|||
|
50 |
194 |
236,6 |
296,7 |
404,1 |
531,2 |
844,8 |
||
|
55 |
206,8 |
250,7 |
313,3 |
425,3 |
557,3 |
882,4 |
1304 |
|
|
60 |
219,1 |
266,5 |
329,9 |
446,5 |
583,3 |
920,1 |
1356 |
|
|
65 |
231,5 |
281,4 |
348,8 |
467,7 |
609,4 |
957,7 |
1407 |
2009 |
|
70 |
243,8 |
296,4 |
366,5 |
491,1 |
635,4 |
995,3 |
1458 |
2076 |
|
75 |
256,1 |
311,3 |
384,3 |
513,6 |
664 |
1033 |
1509 |
2143 |
|
80 |
268,1 |
326,2 |
402,1 |
536,1 |
691,8 |
1071 |
1561 |
2211 |
|
85 |
280,8 |
341,2 |
419,8 |
558,6 |
719,5 |
1108 |
1612 |
2278 |
|
90 |
293,2 |
356,1 |
437,6 |
581 |
747,3 |
1151 |
1663 |
2345 |
|
95 |
305,5 |
371 |
455,4 |
603,5 |
775,1 |
1191 |
1715 |
2412 |
|
100 |
317,8 |
385,9 |
473,2 |
626 |
802,8 |
1231 |
1766 |
2479 |
|
105 |
330,2 |
400,9 |
490,9 |
648,5 |
830,6 |
1271 |
1826 |
2546 |
|
110 |
342,5 |
415,8 |
508,7 |
671 |
858,4 |
1311 |
1880 |
2614 |
|
115 |
354,9 |
430,7 |
526,5 |
693,5 |
886,1 |
1351 |
1934 |
2690 |
|
120 |
367,2 |
445,7 |
544,2 |
716 |
913,9 |
1391 |
1989 |
2760 |
|
125 |
379,5 |
460,6 |
562 |
738,5 |
941,7 |
1431 |
2043 |
2831 |
|
130 |
391,9 |
475,5 |
579,8 |
761 |
969,5 |
1471 |
2098 |
2903 |
|
140 |
416,6 |
505,4 |
615,3 |
806 |
1025 |
1551 |
2207 |
3045 |
|
150 |
441,2 |
535,2 |
650,8 |
850,1 |
1080 |
1631 |
2315 |
3187 |
|
160 |
465,9 |
565,1 |
686,4 |
895,9 |
1136 |
1711 |
2424 |
3329 |
|
170 |
490,6 |
595 |
721,9 |
940,9 |
1192 |
1790 |
2533 |
3471 |
|
180 |
515,3 |
624,8 |
757,5 |
985,9 |
1247 |
1870 |
2642 |
3614 |
|
190 |
540 |
654,7 |
793 |
1031 |
1303 |
1950 |
2751 |
3756 |
|
200 |
564,6 |
684,6 |
828,6 |
1076 |
1358 |
2030 |
2860 |
3898 |
|
220 |
614 |
744,3 |
899,6 |
1166 |
1469 |
2190 |
3077 |
4182 |
|
240 |
663,4 |
804 |
970,8 |
1256 |
1580 |
2350 |
3295 |
4466 |
|
260 |
712,7 |
863,7 |
1042 |
1346 |
1691 |
2510 |
3513 |
4751 |
|
280 |
762,1 |
923,5 |
1113 |
1436 |
1802 |
2670 |
3730 |
5035 |
|
300 |
811,4 |
983,2 |
1184 |
1526 |
1914 |
2830 |
3948 |
5319 |
Дополнительную информацию о технических характеристиках болтов можно получить у менеджеров нашей компании.
Где купить болты ГОСТ 15589-70 в Санкт-Петербурге?
Все позиции, представленные в разделе «Болты ГОСТ 15589-70 с шестигранной головкой», можно заказать с доставкой на официальном сайте СТРОЙМЕТИЗ. После совершения онлайн-платежа мы быстро привезем Ваш заказ по нужному адресу.
Купить шестигранные болты ГОСТ 15589-70 у нас могут частные лица и организации, оптом или в розницу. Мы работаем напрямую с отечественными производителями или официальными представителями зарубежных брендов. У нас широкий ассортимент и выгодные цены. Предлагаем удобные способы оплаты и доставку.
