Болты DIN 444 — откидные болты с проушиной
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
Описание
Болты DIN 444 — это откидные болты с проушиной на головке, предназначенные для создания подвижных, шарнирных, поворотных и быстроразъемных соединений. Закрытая форма кольца обеспечивает надежную фиксацию ответных деталей и удобный монтаж в шарнирных, натяжных и регулируемых узлах. Болты применяются совместно с гайками, шайбами и, при необходимости, стопорными элементами.
Применение
Болты DIN 444 используются для:
- монтажа в резьбовое отверстие или фиксации с помощью гайки, контргайки либо шплинта;
- установки через анкер с внутренней резьбой в бетон для последующего крепления конструкций;
- продевания тросов, кабелей и воздушных коммуникаций через проушину;
- создания шарнирного соединения в паре с осевым пальцем;
- установки крепежных штифтов при сборке станков, машин и оборудования;
- быстрой регулировки усилия затяжки в зажимных приспособлениях.
ВАЖНО: Болты DIN 444 не следует путать с рым-болтами. Это разные виды крепежа с разным назначением. Рым-болты предназначены для подъема и перемещения грузов.
Аналоги
- ГОСТ 14724-69
- ГОСТ 14725-69
- ГОСТ 3033-79

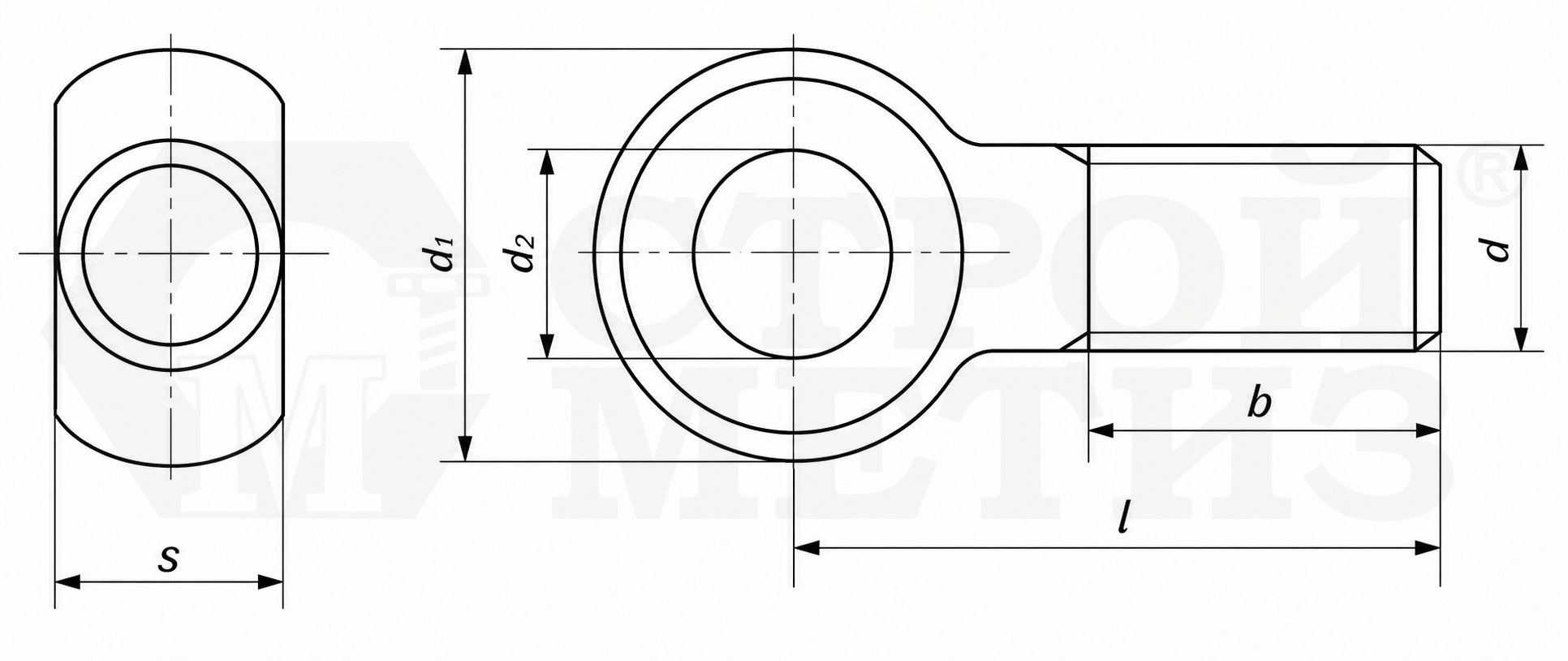

Размеры
Болты выпускаются в диаметрах М5–М39. При выборе учитывайте диаметр резьбы, материал и тип покрытия. Стоит также учесть, что длина болта DIN 444 измеряется от конца стержня до середины проушины.
| Параметр | Номинальный диаметр d | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 | М27 | М30 | М33 | М36 | М39 | |
| Шаг резьбы P, мм | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 |
| Высота резьбовой части b, не менее | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 | 66 | 78 | 84 | 90 |
| Внешний диаметр кольца d1, мм | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| Внутренний диаметр кольца d2, мм | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24 | 27 | 30 | 32 | 35 |
| Ширина кольца s, не более | 8 | 9 | 11 | 14 | 17 | 19 | 24 | 28 | 30 | 34 | 38 | 41 | 46 |
| Длина болта l, мин., мм | 30 | 35 | 40 | 45 | 55 | 70 | 100 | 100 | 120 | 150 | 150 | 160 | 160 |
| Длина болта l, макс., мм | 80 | 90 | 140 | 150 | 260 | 260 | 260 | 260 | 300 | 300 | 300 | 300 | 300 |
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.
Монтаж
Перед установкой убедитесь, что болт соответствует требованиям задачи по размеру, материалу, исполнению и допустимой нагрузке.
Болт устанавливается в подготовленное отверстие и затягивается с использованием гаек, шайб и, при необходимости, стопорных элементов. Затяжку следует выполнять равномерно, чтобы обеспечить правильное распределение нагрузки.
Соединения, работающие под повышенными нагрузками или в сложных условиях эксплуатации, рекомендуется периодически проверять на отсутствие ослабления, повреждений, коррозии и износа.
