DIN 6921
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 6921 | 4 | 10 | 176295 |
Шестигранные болты DIN 6921 с фланцем - это болты с шестигранной головкой с наружной резьбой, круглым фланцем, который развальцован до диаметра, превышающего диаметр верхней части шестигранника. Нижняя часть поверхности фланца обеспечивает равномерное распределение нагрузки по большей площади, устраняя необходимость в использовании отдельной шайбы.
Кроме того, болт DIN 6921 может производиться в двух исполнениях:
- со стопорящимися насечками на внутренней поверхности шайбы (для предотвращения самоотвинчивания);
- с гладкой внутренней поверхностью шайбы.
Преимуществом болтов с фланцем является упрощение процесса сборки и его удешевление (ведь в цену комплекта не входит шайба). Наибольшей популярностью пользуются в судо-, автомобиле- и приборостроении, мебельном производстве, в строительстве. Для установки и затяжки шестигранных фланцевых болтов используется гаечный ключ.

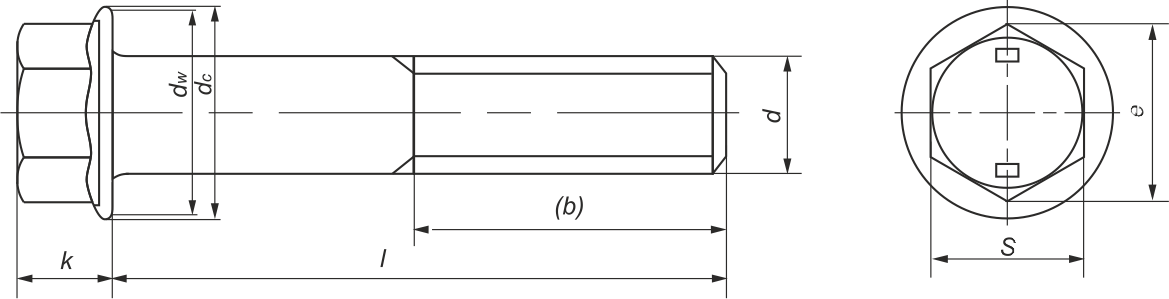

Схема DIN 6921
Аналоги DIN 6921
| Стандарт | Примечание |
|---|---|
| EN 1665 | EN 1665 отличается от DIN 6921 большим размером головки |
| ISO 4162 | ISO 4162 отличается от DIN 6921 меньшим диаметром фланца и размером головки |
Таблица размеров болтов DIN 6921
| Параметры болта | Номинальный диаметр резьбы d | |||||||
| M5 | M6 | M8 | M10 | M12 | M14 | M16 | ||
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | |
| Высота головки K, макс. | DIN 6921 | 5,8 | 6,6 | 8,1 | 9,2 | 11,5 | 12,8 | 14,4 |
| EN 1665 | 10,4 | 11,8 | 13,7 | 15,4 | ||||
| Dw мин. | 9,8 | 12,2 | 15,8 | 19,6 | 23,8 | 27,6 | 31,9 | |
| Dc макс | 11,8 | 14,2 | 18 | 22,3 | 26,6 | 30,5 | 35 | |
| Диаметр описанной окружности e, не менее | DIN 6921 | 8,71 | 10,95 | 14,26 | 16,49 | 17,6 | 19,76 | 23,12 |
| EN 1665 | 17,62 | 19,86 | 23,15 | 26,51 | ||||
| Размер под ключ, S | DIN 6921 | 8 | 10 | 13 | 15 | 16 | 18 | 21 |
| EN 1665 | 16 | 18 | 21 | 24 | ||||
| Длина резьбовой части, b | L ≤ 125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 |
| 125 < L ≤ 200 | - | - | 28 | 32 | 36 | 40 | 44 | |
| L > 200 | - | - | - | - | - | - | 57 | |
| Длина болта, l | Мин. | 10 | 12 | 16 | 20 | 25 | 30 | 35 |
| Макс. | 50 | 60 | 80 | 100 | 120 | 140 | 160 | |
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках шайбы можно получить у менеджеров компании.
