DIN 7985
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 1,6 | 4 | 131769 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2 | 18 | 197983 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2 | 12 | 111823 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 12 | 112548 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 4 | 163349 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 3 | 120084 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 10 | 122753 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 12 | 122754 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 16 | 119578 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 8 | 153767 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 8 | 130105 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 10 | 164019 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 6 | 150267 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 10 | 117118 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 10 | 148967 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 8 | 148968 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 5 | 176099 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 12 | 136607 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 25 | 163835 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 14 | 139900 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 6 | 110885 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 30 | 101044 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| DIN 7985 | 2,5 | 20 | 104002 |
Винты DIN 7985 используются в производственных, промышленных и строительных областях совместно с шайбами, гайками, втулками и прочими отверстиями с соответствующим размером резьбы, при различных соединениях и креплениях элементов.
Выполняет соединительную функцию, покрыт белым цинком, имеет несколько вариантов класса прочности стали. При использовании их в монтажных работах винты DIN 7985 «работают» в парах со стопорными, плоскими или пружинными шайбами, имеющими нужные отверстия и аналогичное защитное покрытие.

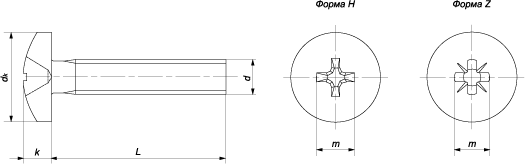

Схема стандарта DIN 7985
Аналоги DIN 7985
| Стандарт | Примечание |
|---|---|
| ISO 7045 | Согласно EN ISO 7045 высота и диаметр головки некоторых размеров незначительно выше, чем в DIN 7985. В остальном DIN 7985 и EN ISO 7045 идентичны |
| ГОСТ 17473-80 | Существует различия в параметрах изделия. По форме шлица DIN 7985 (EN ISO 7045) соответствует ГОСТ 17473-80 (исполнение 2). |
| DIN 85 | Отличие в форме шлица. В DIN 85 (EN ISO 1580) шлиц прямой, в DIN 7985 (EN ISO 7045) — крестообразный. |
Таблица размеров винтов DIN 7985
|
Параметры винта |
Номинальный диаметр резьбы, d |
||||||||||
|
М1,6 |
М2 |
М2,5 |
М3 |
М (3,5) |
М4 |
М5 |
М6 |
М8 |
М10 |
||
|
Шаг резьбы, P |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
|
|
Высота, f |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,2 |
1,4 |
2 |
2,3 |
|
|
Диаметр головки, dk |
EN ISO 7045 |
3,2 |
4 |
5 |
5,6 |
7 |
8 |
9,5 |
12 |
16 |
20 |
|
DIN 7985 |
6 |
10 |
|||||||||
|
Высота головки, k |
EN ISO 7045 |
1,3 |
1,6 |
2,1 |
2,4 |
2,6 |
3,1 |
3,7 |
4,6 |
6 |
7,5 |
|
DIN 7985 |
2 |
2,7 |
3,8 |
||||||||
|
m |
Форма H |
1,7 |
1,9 |
2,7 |
3 |
3,9 |
4,4 |
4,9 |
6,9 |
9 |
10,1 |
|
Форма Z |
1,6 |
2,1 |
2,6 |
2,8 |
3,9 |
4,3 |
4,7 |
6,7 |
8,8 |
9,9 |
|
|
Номинальная длина, l |
мин. |
3 |
3 |
3 |
4 |
5 |
5 |
6 |
8 |
10 |
12 |
|
макс. |
16 |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
60 |
60 |
|
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках винтов DIN 7985 можно получить у менеджеров нашей компании.
Где купить винты DIN 7985 в Санкт-Петербурге?
Все позиции, представленные в разделе «Винты DIN 7985 с полукруглой головкой», можно заказать с доставкой на официальном сайте СТРОЙМЕТИЗ. После совершения онлайн-платежа мы быстро привезем Ваш заказ по нужному адресу.
Купить винты с полукруглой головкой у нас могут частные лица и организации, оптом или в розницу. Мы работаем напрямую с отечественными производителями или официальными представителями зарубежных брендов. У нас широкий ассортимент и выгодные цены. Предлагаем удобные способы оплаты и доставку.
