ГОСТ 6402-70
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
Шайбы ГОСТ 6402-70 пружинные (гровер) применяются в строительстве, машиностроении в качестве контрящих элементов соединения.

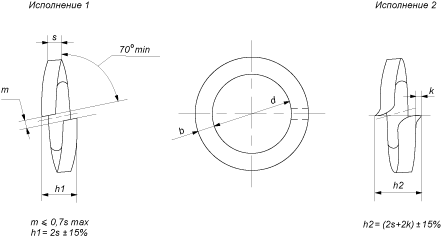

Схема стандарта ГОСТ 6402-70
Дополнительная информация
| Параметр | Значение |
|---|---|
| Твердость стальных пружинных шайб | 41,5 - 49,5 HRC |
| Марки стали | 65Г, 70, 3Х13 |
| Варианты исполнения | Шайбы пружинные могут изготавливаться в 2 исполнениях: - исполнение 1: притупленные кромки; - исполнение 2: острые кромки. |
Аналоги ГОСТ 6402-70
| Стандарт | Отличия |
|---|---|
| DIN 127B | - DIN 127 (форма A) в части параметров соответствует ГОСТ 6402-70 (исполнение 2) - DIN 127 (форма B) в части параметров соответствует ГОСТ 6402-70 (исполнение 1) |
| DIN 7980 | Отличий нет |
Таблица размеров и веса шайб ГОСТ 6402-70
|
Диаметр резьбы |
d |
b=s |
k, не более |
Теоретическая масса |
Расчетная упругая сила |
|
4 |
4,1 |
1 |
0,15 |
0,129 |
52,9 |
|
5 |
5,1 |
1,2 |
0,15 |
0,228 |
71,5 |
|
6 |
6,1 |
1,4 |
0,2 |
0,376 |
88,2 |
|
8 |
8,2 |
2 |
0,3 |
1,034 |
214 |
|
10 |
10,2 |
2,5 |
0,3 |
2,01 |
339 |
|
12 |
12,2 |
3 |
0,4 |
3,45 |
499 |
|
14 |
14,2 |
3,2 |
0,4 |
4,48 |
463 |
|
16 |
16,3 |
3,5 |
0,4 |
6,084 |
495 |
|
18 |
18,3 |
4 |
0,4 |
8,96 |
673 |
|
20 |
20,5 |
4,5 |
0,4 |
12,69 |
866 |
|
22 |
22,5 |
5 |
0,4 |
17,21 |
1107 |
|
24 |
24,5 |
5,5 |
0,5 |
22,68 |
1382 |
|
27 |
27,5 |
6 |
0,5 |
30,1 |
1539 |
|
30 |
30,5 |
6,5 |
0,8 |
39,05 |
1695 |
|
33 |
33,5 |
7 |
0,8 |
49,52 |
1882 |
|
36 |
36,5 |
8 |
0,8 |
70,99 |
2773 |
|
39 |
39,5 |
8,5 |
0,8 |
86,37 |
2999 |
|
42 |
42,5 |
9 |
0,8 |
103,8 |
3244 |
|
48 |
48,5 |
10 |
0,8 |
145,4 |
3753 |
Все параметры в таблице указаны в мм.
Помимо нормального типа шайба ГОСТ 6402-70 может изготавливаться в 3 других типах:
-
Т — тяжелые с квадратным поперечным сечением;
-
ОТ — особо тяжелые с квадратным поперечным сечением;
-
Л — легкие с прямоугольным поперечным сечением.
Дополнительную информацию о технических характеристиках шайб ГОСТ 6402-70 можно получить у менеджеров нашей компании.
