ГОСТ 17475-80
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 17475-80 | 3 | 22 | 107198 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 17475-80 | 3 | 12 | 101008 |
| Стандарт | Диаметр | Длина | Артикул |
|---|---|---|---|
| ГОСТ 17475-80 | 3 | 14 | 101014 |
Винты ГОСТ 17475-80 с потайной головкой применяются в машиностроении, приборостроении, автомобилестроении, мебельной промышленности для соединения деталей машин и механизмов.

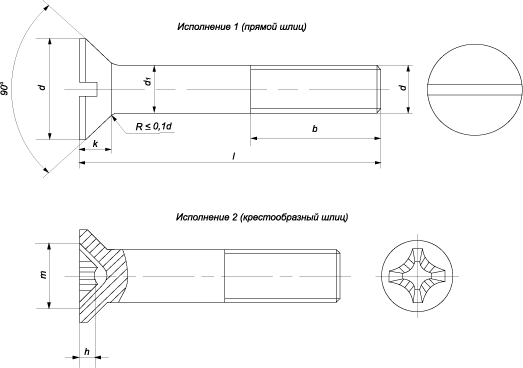

Схема стандарта ГОСТ 17475-80
Аналоги ГОСТ 17475-80
| Стандарт | Отличия |
|---|---|
| DIN 965 | Существует различия в параметрах изделия. По форме шлица DIN 965 (EN ISO 7046-1) соответствует ГОСТ 17475-80 (исполнение 2). |
| DIN 963 | Существует различия в параметрах изделия. По форме шлица DIN 963 (EN ISO 2009) соответствует ГОСТ 17475-80 (исполнение 1). |
| DIN 7991 | Основное отличие в форме шлица. |
Таблица размеров винтов ГОСТ 17475-80
|
Параметры винта |
Номинальный диаметр резьбы, d1 |
|||||||||||||||
|
М1,6 |
М2 |
М2,5 |
М3 |
М (3,5) |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
||
|
Шаг резьбы, P |
крупный |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
|
мелкий |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
|
|
Диаметр головки, D |
3 |
3,8 |
4,7 |
5,6 |
6,5 |
7,4 |
9,2 |
11 |
14,5 |
18 |
21,5 |
25 |
28,5 |
32,5 |
36 |
|
|
Высота головки, k |
0,96 |
1,2 |
1,5 |
1,65 |
1,93 |
2,2 |
2,5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
Диаметр крестообразного шлица m |
- |
2 |
2,7 |
2,8 |
4 |
4,3 |
4,6 |
6,5 |
7,5 |
9,7 |
10,7 |
- |
- |
- |
- |
|
|
Глубина крестообразного шлица h, не более |
- |
1,1 |
1,4 |
1,5 |
1,7 |
2 |
2,3 |
2,7 |
3,7 |
4,6 |
5,6 |
- |
- |
- |
- |
|
|
Номер крестообразного шлица |
- |
0 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
4 |
4 |
- |
- |
- |
- |
|
|
Длина резьбы нормальная*, b |
9 |
10 |
11 |
12 |
13 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
|
* ГОСТ предусмотрена возможность производства крепежа с удлиненной резьбовой частью. Все параметры в таблице указаны в мм.
Масса винтов ГОСТ 17475-80
|
Длина винта l, мм |
Теоретическая масса 1000 шт. винтов с крупным шагом резьбы, кг. при номинальном диаметре резьбы d |
||||||||||||||
|
М1,6 |
М2 |
М2,5 |
М3 |
М (3,5) |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
|
|
3 |
0,052 |
0,091 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3,5 |
0,058 |
0,100 |
0,171 |
0,254 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
0,063 |
0,109 |
0,186 |
0,276 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
0,075 |
0,127 |
0,215 |
0,319 |
0,461 |
0,624 |
|
|
|
|
|
|
|
|
|
|
6 |
0,086 |
0,145 |
0,245 |
0,362 |
0,519 |
0,701 |
1,147 |
|
|
|
|
|
|
|
|
|
7 |
0,097 |
0,163 |
0,274 |
0,406 |
0,576 |
0,777 |
1,269 |
|
|
|
|
|
|
|
|
|
8 |
0,108 |
0,181 |
0,303 |
0,449 |
0,635 |
0,854 |
1,391 |
2,091 |
|
|
|
|
|
|
|
|
9 |
0,120 |
0,199 |
0,333 |
0,492 |
0,693 |
0,930 |
1,513 |
2,271 |
|
|
|
|
|
|
|
|
10 |
0,131 |
0,217 |
0,362 |
0,536 |
0,752 |
1,007 |
1,636 |
2,445 |
4,770 |
|
|
|
|
|
|
|
11 |
0,142 |
0,235 |
0,391 |
0,579 |
0,810 |
1,083 |
1,758 |
2,620 |
5,085 |
|
|
|
|
|
|
|
12 |
0,153 |
0,253 |
0,421 |
0,622 |
0,869 |
1,159 |
1,880 |
2,794 |
5,400 |
9,050 |
|
|
|
|
|
|
13 |
0,165 |
0,271 |
0,450 |
0,666 |
0,927 |
1,236 |
2,002 |
2,969 |
5,716 |
9,550 |
|
|
|
|
|
|
14 |
0,176 |
0,289 |
0,479 |
0,709 |
0,986 |
1,312 |
2,124 |
3,144 |
6,031 |
10,050 |
|
|
|
|
|
|
16 |
0,198 |
0,325 |
0,538 |
0,796 |
1,103 |
1,465 |
2,369 |
3,493 |
6,662 |
11,060 |
16,800 |
|
|
|
|
|
18 |
|
0,361 |
0,597 |
0,882 |
1,220 |
1,618 |
2,613 |
3,842 |
7,293 |
12,050 |
18,970 |
|
|
|
|
|
20 |
|
0,394 |
0,665 |
0,969 |
1,337 |
1,771 |
2,857 |
4,191 |
7,924 |
13,050 |
21,140 |
|
|
|
|
|
22 |
|
|
0,714 |
1,056 |
1,454 |
1,924 |
3,102 |
4,541 |
8,555 |
14,050 |
21,14 |
|
|
|
|
|
25 |
|
|
0,802 |
1,186 |
1,630 |
2,153 |
3,468 |
5,064 |
9,501 |
15,540 |
23,310 |
33,17 |
|
|
|
|
28 |
|
|
|
1,315 |
1,805 |
2,383 |
3,835 |
5,588 |
10,445 |
17,040 |
25,490 |
36,13 |
|
|
|
|
30 |
|
|
|
1,402 |
1,922 |
2,536 |
4,079 |
5,938 |
11,079 |
18,040 |
26,930 |
38,11 |
51,67 |
|
|
|
32 |
|
|
|
|
2,039 |
2,689 |
4,324 |
6,287 |
11,709 |
19,030 |
28,380 |
40,09 |
54,32 |
|
|
|
35 |
|
|
|
|
2,215 |
2,918 |
4,690 |
6,811 |
12,556 |
20,530 |
30,550 |
43,06 |
58,30 |
75,89 |
|
|
38 |
|
|
|
|
|
3,147 |
5,057 |
7,335 |
13,602 |
22,020 |
32,720 |
46,02 |
62,27 |
80,83 |
|
|
40 |
|
|
|
|
|
3,300 |
5,301 |
7,684 |
14,233 |
23,020 |
34,170 |
48,00 |
64,93 |
84,13 |
106,90 |
|
42 |
|
|
|
|
|
|
5,546 |
8,034 |
14,864 |
24,020 |
35,620 |
49,99 |
67,58 |
87,42 |
111,00 |
|
45 |
|
|
|
|
|
|
5,912 |
8,557 |
15,810 |
25,520 |
37,790 |
52,94 |
71,56 |
92,36 |
117,30 |
|
48 |
|
|
|
|
|
|
6,279 |
9,082 |
16,756 |
27,010 |
39,960 |
55,91 |
75,53 |
97,31 |
123,50 |
|
50 |
|
|
|
|
|
|
6,523 |
9,430 |
17,387 |
28,010 |
41,410 |
57,89 |
78,19 |
100,60 |
127,60 |
|
55 |
|
|
|
|
|
|
|
10,304 |
18,964 |
30,500 |
45,030 |
62,83 |
84,82 |
108,84 |
138,00 |
|
60 |
|
|
|
|
|
|
|
11,177 |
20,541 |
33,000 |
48,640 |
67,78 |
91,45 |
117,08 |
148,40 |
|
65 |
|
|
|
|
|
|
|
|
22,118 |
35,490 |
52,260 |
72,72 |
98,08 |
125,31 |
158,80 |
|
70 |
|
|
|
|
|
|
|
|
23,695 |
37,980 |
55,880 |
77,67 |
104,71 |
133,55 |
169,10 |
|
75 |
|
|
|
|
|
|
|
|
25,272 |
40,470 |
59,500 |
82,61 |
111,34 |
141,78 |
179,50 |
|
80 |
|
|
|
|
|
|
|
|
26,849 |
42,970 |
63,120 |
87,56 |
117,97 |
150,01 |
189,90 |
|
85 |
|
|
|
|
|
|
|
|
|
45,460 |
66,730 |
52,50 |
124,60 |
158,26 |
200,30 |
|
90 |
|
|
|
|
|
|
|
|
|
47,950 |
70,35 |
97,44 |
131,23 |
166,49 |
210,70 |
|
95 |
|
|
|
|
|
|
|
|
|
50,450 |
73,97 |
102,39 |
137,85 |
174,73 |
221,00 |
|
100 |
|
|
|
|
|
|
|
|
|
52,940 |
77,59 |
107,33 |
144,49 |
182,97 |
231,40 |
|
110 |
|
|
|
|
|
|
|
|
|
|
|
|
|
199,44 |
252,20 |
|
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
272,90 |
