ГОСТ 5927-70
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 3 | 100673 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | Цинковое 6 мкм | 113939 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | 123523 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | 150145 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | Цинковое 6 мкм | 141176 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | 127897 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | Цинковое 6 мкм | 150340 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | 139097 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | 111311 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 141182 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 123257 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 104678 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 181012 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 132393 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 120040 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 176582 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 139139 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 105780 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | ТД цинк 16-20 мкм | 162264 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 138142 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 145799 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Оловяное с подслоем никеля Н3.О6 | 115877 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 132453 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 141190 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 141191 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Желтый цинк 6 мкм | 153429 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | ТД цинк 21-30 мкм | 190235 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 101798 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 132396 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 132397 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 109581 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 120041 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 176583 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 176584 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | ТД цинк 16-20 мкм | 200858 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 105777 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 107450 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 189404 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 159187 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 138179 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Оловяное с подслоем никеля Н3.О6 | 115875 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | ТД цинк 16-20 мкм | 175537 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 157146 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 141199 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 141200 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 141201 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | ТД цинк 16-20 мкм | 147878 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 172661 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 132345 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 132346 |
Гайки шестигранные ГОСТ 5927-70 используются для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве.

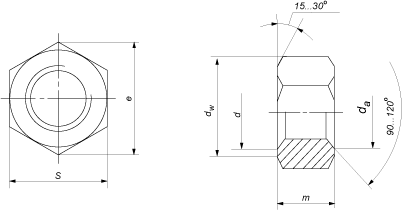

Схема стандарта ГОСТ 5927-70
Аналоги ГОСТ 5927-70
| Стандарт-аналог | Примечание |
|---|---|
| DIN 934 | Близкие параметры DIN 934 и ГОСТ 5927-70. Высота гайки ГОСТ 5927-70 незначительно ниже аналогичного показателя DIN 934. |
| EN ISO 4032 | Близкие параметры EN ISO 4032 и ГОСТ 5927-70. Высота гайки ГОСТ 5927-70 незначительно ниже аналогичного показателя EN ISO 4032. |
| EN ISO 4033 | EN ISO 4033 распространяется только на гайки с классом прочности 12. |
| EN ISO 8673 | EN ISO 8673 распространяется только на мелкий шаг резьбы. |
| ГОСТ 5915-70 | Основное отличие в высоте гайки. Согласно ГОСТ 5915-70 гайка выше ГОСТ 5927-70 |
| ГОСТ 15526-70 | Основные различия в классах точности гаек и высоты. |
Внимание! Термин «аналог» не всегда означает 100% взаимозаменяемости детали.
Таблица размеров гаек ГОСТ 5927-70
|
Параметры гайки |
Номинальный диаметр резьбы, d |
|||||||||||||||||
|
М4 |
М5 |
M6 |
M8 |
M10* |
M12* |
M14* |
M16 |
М18 |
М20 |
М22* |
М24 |
М27 |
М30 |
M36 |
М42 |
М48 |
||
|
Шаг резьбы, P |
крупный |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
мелкий |
|
|
|
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 |
|
|
da |
минимум |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
максимум |
4,6 |
5,75 |
6,75 |
8,75 |
10,8 |
13 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
|
Высота, m |
3,2 |
4 |
5 |
6,5 |
8 |
10 |
11 |
13 |
15 |
16 |
18 |
19 |
22 |
24 |
29 |
34 |
38 |
|
|
Диаметр описанной окружности e, не менее |
7,7 |
8,8 |
11,1 |
14,4 |
18,9 |
21,1 |
24,5 |
26,8 |
30,1 |
33,5 |
35,7 |
40 |
45,6 |
51,3 |
61,3 |
72,6 |
83,9 |
|
|
dw, не менее |
6,3 |
7,2 |
9 |
11,7 |
15,6 |
17,4 |
20,6 |
22,5 |
25,3 |
28,2 |
30 |
33,6 |
38,4 |
43,1 |
51,5 |
61 |
70,5 |
|
|
Размер под ключ, S |
7 |
8 |
10 |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Теоретическая масса 1000 шт. гаек, кг |
0,8 |
1,208 |
2,441 |
5,13 |
11,37 |
15,4 |
24,48 |
33,17 |
47,03 |
62,6 |
76,77 |
107 |
161,4 |
224,5 |
376,9 |
623,9 |
956,2 |
|
Все параметры в таблице указаны в мм.
1 января 1991 года в ГОСТ 5927-70 было внесено изменение, предусматривающее возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:
|
Параметры гайки |
Номинальный диаметр резьбы, d |
|||
|
M10 |
M12 |
M14 |
М22 |
|
|
Диаметр описанной окружности e, не менее |
17,8 |
20 |
23,4 |
37,7 |
|
dw, не менее |
14,6 |
16,6 |
19,6 |
31,7 |
|
Размер под ключ, S |
16 |
18 |
21 |
34 |
|
Теоретическая масса 1000 шт. гаек, кг |
10,22 |
15,67 |
25,33 |
103,2 |
При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры.
Дополнительную информацию о технических характеристиках шестигранных гаек ГОСТ 5927-70 можно получить у менеджеров нашей компании.
