ГОСТ 5915-70
* указаны ознакомительные цены. окончательные цены определяются после общения с менеджером продаж
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | Цинковое 6 мкм | 117397 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | 117399 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 4 | 141175 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | 121664 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 121665 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | 141179 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | Цинковое 6 мкм | 141181 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 5 | 130751 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 116728 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 114665 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 114666 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 121666 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 121667 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 122021 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 176486 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 141185 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 141186 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 141187 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 141188 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 141189 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 115751 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | ТД цинк 16-20 мкм | 168051 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | Цинковое 6 мкм | 162674 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | ТД цинк 16-20 мкм | 108171 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 6 | 199185 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 106821 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 108338 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Кадмиевое 9 мкм | 156224 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 114667 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 114668 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 121668 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 121669 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 122022 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 167113 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 176487 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 141194 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 141195 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 141196 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 141197 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 141198 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | 162677 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Цинковое 6 мкм | 162678 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | ТД цинк 16-20 мкм | 108172 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 8 | Желтый цинк с повышенными защитными свойствами 6 мкм | 181510 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | Цинковое 6 мкм | 114670 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | 114671 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | Цинковое 6 мкм | 121670 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | 121671 |
| Диаметр | Покрытие | Артикул |
|---|---|---|
| 10 | 130276 |
Гайки шестигранные ГОСТ 5915-70 используются для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве.
Аналоги ГОСТ 5915-70
| Стандарт-аналог | Примечание |
|---|---|
| DIN 934 | Близкие параметры DIN 934 и ГОСТ 5915-70. Высота гайки ГОСТ 5915-70 приблизительно на 1 мм выше аналогичного показателя DIN 934. |
| EN ISO 4032 | Практически идентичны. |
| EN ISO 4033 | EN ISO 4033 распространяется только на гайки с классом прочности 12. |
| EN ISO 8673 | EN ISO 8673 распространяется только на мелкий шаг резьбы. |
| ГОСТ 5927-70 | Основное отличие в высоте гайки. Согласно ГОСТ 5915-70 гайка выше ГОСТ 5927-70 |
| ГОСТ 15526-70 | Основные различия в классах точности гаек и высоты. |
Внимание! Термин «аналог» не всегда означает 100% взаимозаменяемости детали.

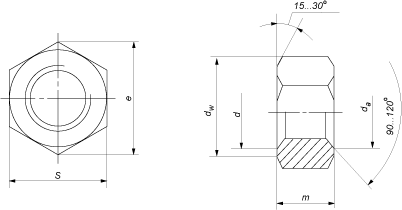

Схема стандарта ГОСТ 5915-70
Таблица размеров гаек ГОСТ 5915-70
|
Параметры гайки |
Номинальный диаметр резьбы, d |
|||||||||||||||||
|
М4 |
М5 |
M6 |
M8 |
M10* |
M12* |
M14* |
M16 |
М18 |
М20 |
М22* |
М24 |
М27 |
М30 |
M36 |
М42 |
М48 |
||
|
Шаг резьбы, P |
крупный |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
мелкий |
|
|
|
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 |
|
|
da |
минимум |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
максимум |
4,6 |
5,75 |
6,75 |
8,75 |
10,8 |
13 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
|
Высота, m |
3,2 |
4,7 |
5,2 |
6,8 |
8,4 |
10,8 |
12,8 |
14,8 |
16,4 |
18 |
19,8 |
21,5 |
23,6 |
25,6 |
31 |
34 |
38 |
|
|
Диаметр описанной окружности e, не менее |
7,5 |
8,6 |
10,9 |
14,2 |
18,7 |
20,9 |
23,9 |
26,2 |
29,6 |
33 |
35 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
dw, не менее |
6,3 |
7,2 |
9 |
11,7 |
15,5 |
17,2 |
20,1 |
22 |
24,8 |
27,7 |
29,5 |
33,2 |
38 |
42,7 |
51,1 |
59,9 |
69,4 |
|
|
Размер под ключ, S |
7 |
8 |
10 |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Теоретическая масса 1000 шт. гаек, кг |
0,8 |
1,44 |
2,573 |
5,548 |
12,06 |
18,4 |
28,91 |
37,61 |
53,27 |
71,44 |
85,67 |
122,87 |
175,28 |
242,5 |
416,78 |
623,9 |
956,2 |
|
Все параметры в таблице указаны в мм.
1 января 1991 года в ГОСТ 5915-70 было внесено изменение, предусматривающее возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:
|
Параметры гайки |
Номинальный диаметр резьбы, d | |||
| M10 | M12 | M14 | М22 | |
| Диаметр описанной окружности e, не менее | 17,6 | 19,9 | 22,8 | 37,3 |
| dw, не менее | 14,5 | 16,5 | 19,2 | 31,4 |
| Размер под ключ, S | 16 | 18 | 21 | 34 |
| Теоретическая масса 1000 шт. гаек, кг | 10,22 | 15,67 | 25,33 | 103,2 |
При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры.
Где купить гайки ГОСТ 5915-70 в Санкт-Петербурге?
Все позиции, представленные в разделе «Шестигранные гайки ГОСТ 5915-70 », можно заказать с доставкой на официальном сайте СТРОЙМЕТИЗ. После совершения онлайн-платежа мы быстро привезем Ваш заказ по нужному адресу.
Купить шестигранные гайки ГОСТ 5915-70 у нас могут частные лица и организации, оптом или в розницу. Мы работаем напрямую с отечественными производителями или официальными представителями зарубежных брендов. У нас широкий ассортимент и выгодные цены. Предлагаем удобные способы оплаты и доставку.
